キャビティ( 同軸共振器 )の内径、外径の寸法と長さを計算、更に無負荷Qも計算
長さ=λ/2π×tan-1(/(Zo*ωC))
λ=300/ F (mをcmに換算しておく)
tan-1(1/(Zo*ωC)) Zoは77ΩがQo最大、ω=2πf 角度をラジアンにR=2π×角度/360
(tan-1はarctan)
L=λ÷2/π×2/π×ラジアン 2/πが打ち消されて λ×ラジアンで長さが求められる
無負荷Q
Qo=10の4乗(10000)÷{1/√f×((118.5÷外筒半径)+(132÷外筒長さ))}

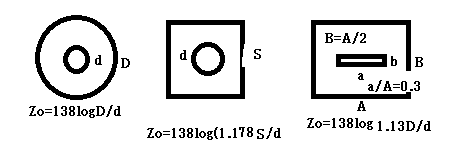

共振器の断面によりZoは少し変わる
計算
