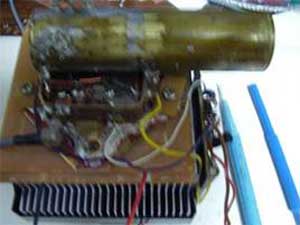

４３０ＭＨｚ用受信キャビティアンプ（ソース抵抗を無くした固定バイアス方式で内部雑音の低減、増幅素子（ＮＥ３２１０Ｓ）をペルチェ素子で冷やす事で内部雑音を下げる。）
雑音は４ＫＴＢｗＲで計算できます。
（Ｋ＝１．３８×１０のー２３乗　　＜ボルツマン常数＞）
(Ｔ＝温度ーーー増幅素子をペルチェ素子で冷やす。）
(Ｂｗ＝バンド幅ーーーキャビティで峡帯域に）
(Ｒ＝抵抗値ーーーソース抵抗を無くし固定バイアスに）
雑音の計算ソフト

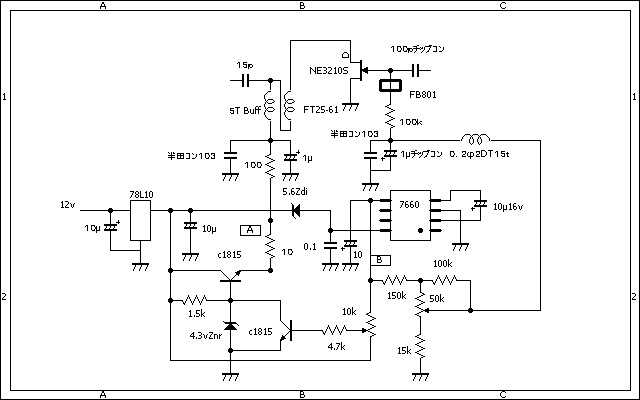

マイナスのバイアスが重要です。マイナスがゲートに印加されていない時
ドレイン電圧が止まる様に成っていないと増幅素子は破壊される。
回路中のＢ点を遮断したらＡ点の＋３ＶがＯＦＦに成る事を確認、
５０ＫＶＲで１０ｍＡに調整、（ドレイン電圧３Ｖ、ゲートのバイアス－０．２Ｖを確認）

無負荷Ｑ１５３００、Ｂｗ＝２０ＭＨｚ、負荷Ｑ＝２１．５、ゲイン＝２０ｄＢ。
冷やすとー３ｄＢ　Ｎ．Ｆが下がるが、ペルチェ素子に電流を流すと⊿１６℃下がる１２Ｖ３Ａと大食いで山の移動用には向かない。
